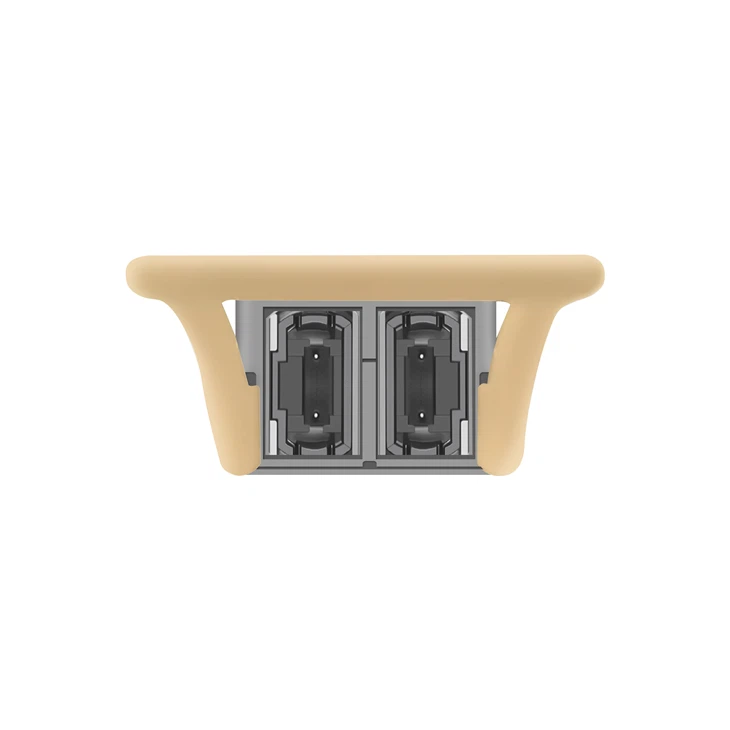

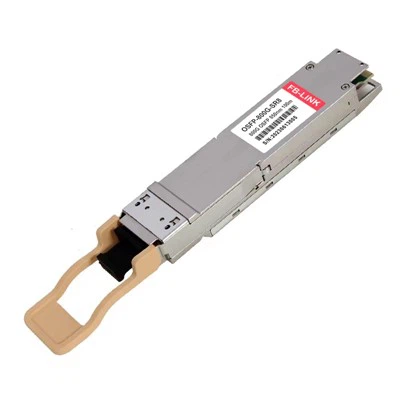

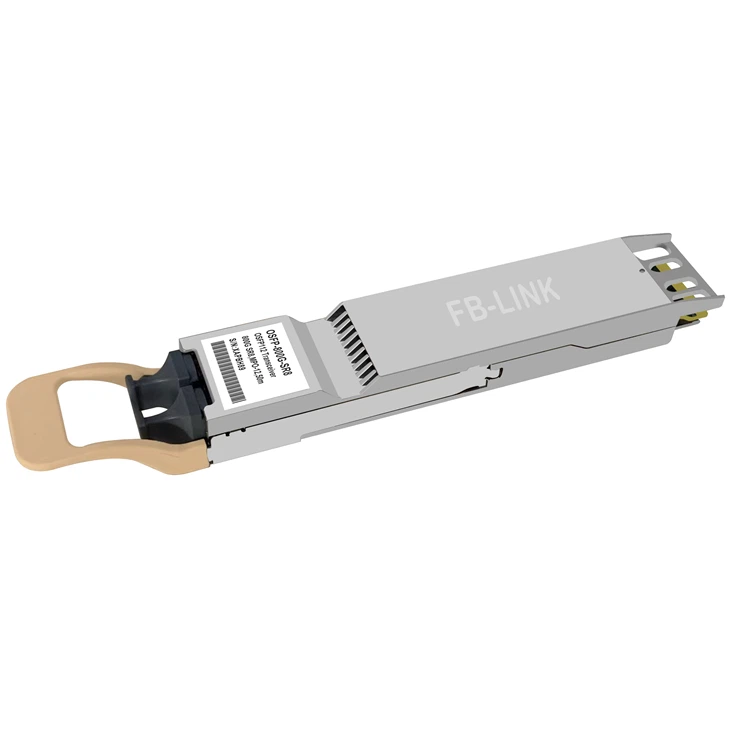

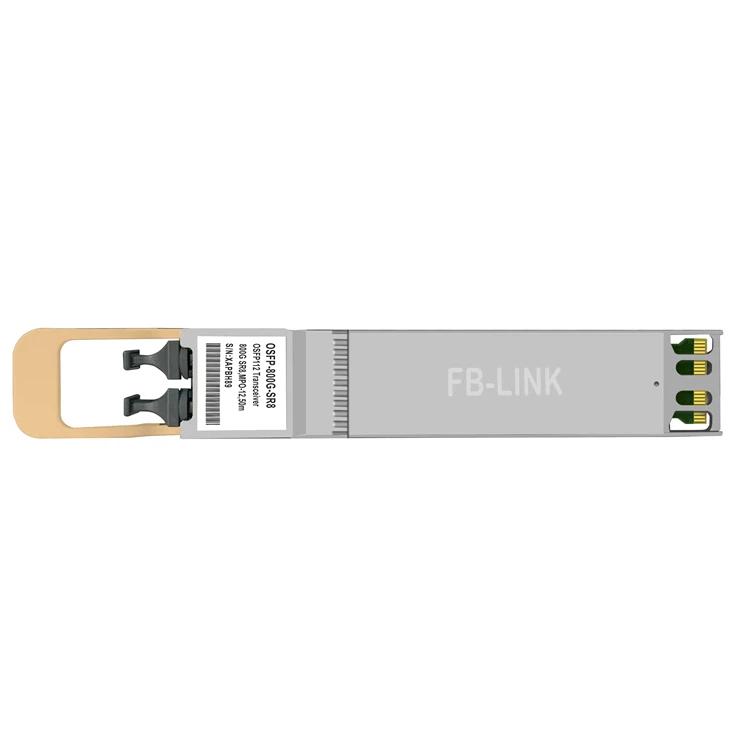

OSFP 800G SR8 MPO-12





Form faktor	800G OSFP	Maksimal ma'lumot tezligi	850 Gb/s (8x106,25 Gb/s)
To'lqin uzunligi	850 nm	Maksimal kabel masofasi	30m@om3/50m@OM4
Ulagich	Ikki MTP/MPO-12 APC	OAV	MMF
Tx quvvati	-4,6~4dBm	Qabul qiluvchi quvvat	-6,4 dBm
Quvvat byudjeti	1,8 dB	Qabul qiluvchining ortiqcha yuklanishi	4dBm
Quvvat iste'moli	16 Vt dan kam yoki unga teng	Yo'q bo'lib ketish nisbati	＞2,5dB
Modulyatsiya (elektr)	8x106,25 Gb/s PAM4	Modulyatsiya (optik)	Ikkita port 4x106,25 Gb/s PAM4



800G OSFP ikki-port transceiver ulanishi stsenariylari

Twin{0}}portlar kalitlarni kommutatorlarga, ConnectX-7 adapterlariga va BlueField-3 DPU'larga ulash uchun bir nechta noyob konfiguratsiyalarni ta'minlaydi. Twin port OSFP ikkita 4 kanalli MPO-12/APC optik ulagichidan ikkita 4 kanalli tolali kabeldan foydalanadi. Bular ConnectX-7 adapterlarida va/yoki BlueField-3 DPUlarida ishlatiladigan yagona portli 400G OSFP yoki QSFP112 format-faktor qabul qiluvchi uzatgichlarga ulanishi mumkin. Elektronika, optika va optik konnektorlar bitta portli OSFP va QSFP112 format-faktorlari uchun bir xil. ConnectX-7 va BlueField-3 qurilmalari Twin portli OSFP transceiverlari bilan bir vaqtning o'zida tegishli form-faktor turi bilan ishlatilishi mumkin.

• Bir vaqtning oʻzida OSFP kalitlari, OSFP va QSFP112 adapterlari va DPU larni bogʻlovchi barcha konfiguratsiyalar uchun ikki-port yagona rejimli OSFP qabul qiluvchilar 17 vatt quvvatda qoladi.
• 1:2 tolali splitter kabellari bilan Twin{0}}port qabul qiluvchilarni 400G qabul qiluvchilarga ulash faqat 2-kanalni faollashtirish orqali avtomatik ravishda 200 Gb/s transiverlarni yaratadi va 400G qabul qiluvchida quvvat sarfini avtomatik ravishda 9 dan 6,5 vattgacha kamaytiradi.
• Egizak-Port qabul qiluvchilar ma'lum uzunlikdagi ikkita tolaga buyurtma berishni talab qiladi.
• Har bir tolali kabel har xil uzunlikda bo'lishi mumkin. Ikkala tola ham bir xil turdagi bo'lishi kerak: ikkalasi ham to'g'ridan-to'g'ri yoki ikkala ajratuvchi va aralashtirilmagan.
• Tolalarda turli kechikishlarni keltirib chiqarmaslik uchun ikkala tola ham taxminan bir xil uzunlikda bo'lishi kerak (4,5ns/metr).
• Twin port OSFP transceiverlarida tekis va ajratuvchi tolalarni bir vaqtning o'zida ishlatib bo'lmaydi.

Egizak port 2x400G OSFP, 400G yagona port OSFP/QSFP112, ConnectX-7 va BlueField-3 kombinatsiyalari hammasi InfiniBand va Ethernet protokollarini o'z ichiga oladi, ular kiritilganda faollashadi.
InfiniBand yoki Ethernet kalitiga. Bu tarmoqda bir nechta kabellar, qabul qiluvchilar, adapterlar va DPUlardan foydalanish imkonini beradi, ayniqsa DGX tizimlarida, bu yerda past{1}}kechikish InfiniBand kommutatsiyasi GPU{2}}to{3}}GPU tarmogʻi va saqlash va klaster aloqasi uchun Ethernet kommutatsiya tizimlari uchun ishlatilishi mumkin.



Foydalanish holatlariga quyidagilar kiradi:

1. 800 Gb/s tezlikda-o‘tish-uchun yoki 400 Gb/s tezlikdagi ikkita kalitga almashtiring
2. 400G ConnectX-7 va/yoki BlueField-3 ning ikkita kombinatsiyasiga--o‘tish
3. 200G ConnectX-7 va/yoki BlueField-3 ning toʻrtta kombinatsiyasiga--oʻtish
4. DGX H100 "Viking" protsessor shassisi bilan Cedar-7 kompleksiga ulangan o'tish



1. 800 Gb/s tezlikda--o‘tish yoki 400 Gb/s tezlikda ikkita kalitga o‘ting

Bu konfiguratsiya ikkita kalit oʻrtasida 800 Gb/s tezlikni bitta, 17 -Vattlik egizak-port, har bir kalitda qanotli{10}}yuqori DR8 qabul qiluvchilar va 100 metrgacha boʻlgan ikkita tekis tolali kabellar (MFP7E30-Nxxx) yordamida uzatish imkonini beradi{{. 500 metrli versiya (-NM) uzoqroq o'tish-o'tish uchun ham mavjud. Ikkita 400G portni har biri 400 Gb/s tezlikda alohida kalitlarga yo'naltirish mumkin.

2. 400G ConnectX-7 va/yoki BlueField-3 ning-ikkita kombinatsiyasiga-o‘ting

Ikkita to'g'ridan-to'g'ri tolali kabeldan foydalanadigan Twin portli OSFP qabul qiluvchisi ikkitagacha adapter va/yoki DPU kombinatsiyasini qo'llab-quvvatlashi mumkin. Ikkita 4 kanalli tolali kabelning (MFP7E30) har biri OSFP (MMS4X00-NS400) yoki QSFP112 (MMS1X00{4NSfactor) formatida 100 metrgacha boʻlgan 400G qabul qiluvchiga ulanishi mumkin (MFP7E30) Elektronika, optika va optik konnektorlar bitta portli OSFP va QSFP112 format-faktorlari uchun bir xil va quvvat iste'moli 9 vattga teng, ikkita to'g'ridan-to'g'ri tolali kabellar yordamida ikkita adapter va/yoki DPU kombinatsiyasini qo'llab-quvvatlaydi. Ikkita, 4 kanalli tolali kabelning (MFP7E30) har biri OSFP (MMS4X00-NS400) yoki QSFP112 (MMS1X00-NS400) format-faktorida 100 metrgacha bo'lgan 400G qabul qiluvchiga ulanishi mumkin. Elektronika, optika va optik ulagichlar bitta portli OSFP va QSFP112 format-faktorlari uchun bir xil va quvvat sarfi 9 vatt.
- Faqat ConnectX-7/OSFPlar bitta portli OSFPni qo‘llab-quvvatlaydi.
- QSFP112 shakli-faktori ConnectX-7/QSFP112 va/yoki BlueField-3/QSFP112 DPUlarida ishlatiladi.
OSFP yoki QSFP112 yordamida ConnectX-7 va BlueField-3 ning har qanday kombinatsiyasi bir vaqtning o'zida Twin portli OSFP transceiverlarida ishlatilishi mumkin.

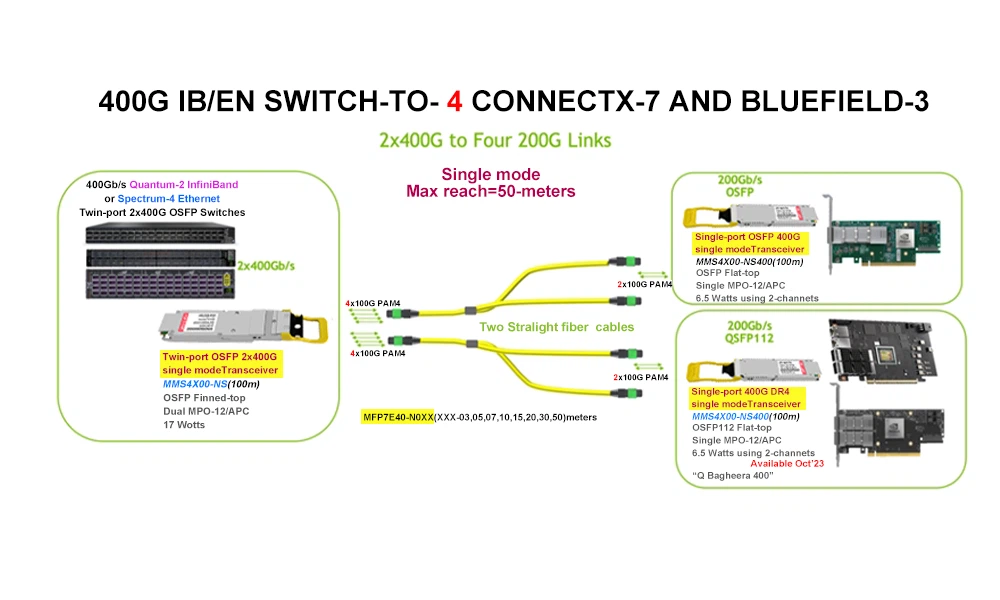

3. 200G ConnectX-7 va/yoki BlueField-3 ning toʻrtta kombinatsiyasiga--oʻting

Ikkita, 1:2 tolali ajratuvchi kabeldan foydalanadigan Twin portli OSFP qabul qiluvchisi to'rttagacha adapter va/yoki DPU kombinatsiyasini qo'llab-quvvatlashi mumkin. Ikkita, 4{18}}kanalli 1:2 tolali ajratuvchi kabellarning har biri (MFP7E40-N0xx) OSFP (MMS4X00-NS400) yoki QSFP1X004-fa (MMS4X00-NS400) (MMS4X00-NS400)-formadagi 400G qabul qiluvchiga 50 metrgacha ulanishi mumkin. Elektronika, optika va optik konnektorlar ham bitta portli OSFP, ham QSFP112 forma faktorlari uchun bir xil. 2-tolali ajratilgan uchli (2x100G-PAM4) konfiguratsiyasi avtomatik ravishda 400G qabul qiluvchidan 200G NDR200 qabul qiluvchilarni yaratadi va uning quvvat sarfini 59 dan 6 gacha kamaytiradi.
vatt. Ikki portli OSFP quvvat sarfi 17 vattda qoladi.
- Faqat ConnectX-7/OSFPlar bitta portli OSFPni qabul qilishi mumkin.
- QSFP112 shakli-faktori ConnectX-7/QSFP112 va/yoki BlueField-3/QSFP112 DPUlarida ishlatiladi.

- To‘g‘ridan-to‘g‘ri tolaning maksimal masofasi 100 metrni tashkil qiladi, lekin ajratgichlarning maksimal masofasi 50 metrni tashkil qiladi.

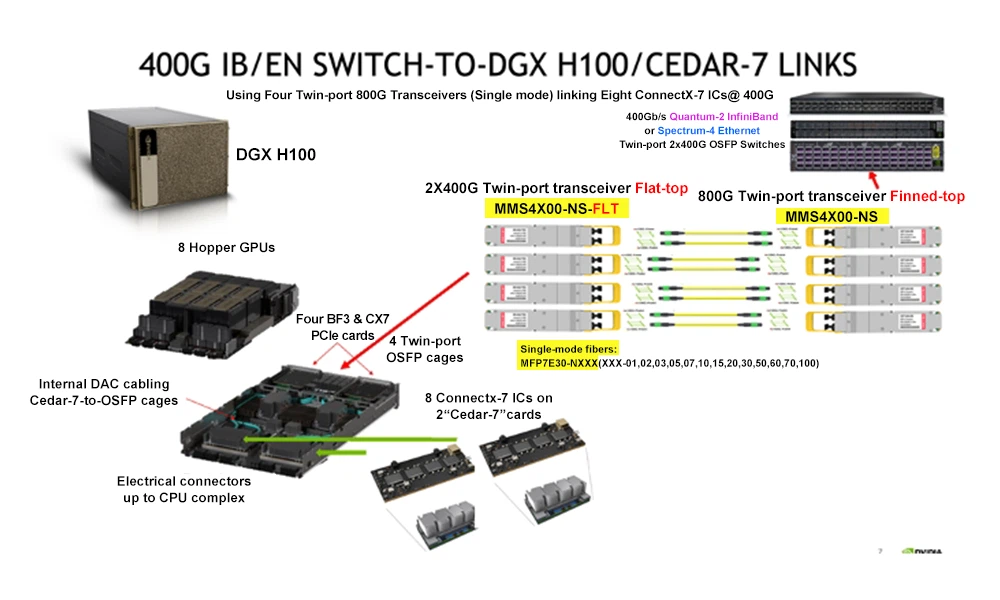

4.-DGX H100 GPU tizimlariga-o‘ting

DGX{0}}H100 yuqori shassi qismida sakkizta “Hopper” H100 GPU, ikkita protsessor, xotira va pastki server qismida InfiniBand va/yoki Ethernet tarmog‘ini o‘z ichiga oladi. Bu GPU-to-GPU InfiniBand yoki Ethernet tarmog‘iga ulanish uchun "Cedar{8}}7" kartalari deb nomlangan ikkita mezzanin plataga o‘rnatilgan sakkizta 400 Gb/s ConnectX-7 ICni o‘z ichiga oladi. Kartalar kiritish/chiqarishlari old panelga o‘rnatilgan kataklarning tepasida ichki isitish moslamalari bo‘lgan to‘rtta 800G Twin{16}}portli OSFP kataklariga ichkariga yo‘naltiriladi. Bu DGX H100 da tekis ustki qabul qiluvchilar, ACC va DAClardan foydalanishni talab qiladi. 400G IB/EN kalitlari kalitlardagi havo oqimining kirish joylari kamayganligi sababli qo'shimcha sovutish uchun ustki qanotli 2x400G uzatgichlarni talab qiladi.
Cedar-7-to-Switch havolalari bitta rejimli yoki multimodli optika yoki ACC faol mis kabellari va InfiniBand yoki Ethernet-da bo'lishi mumkin.
Har bir Twin{0}}portli 2x400G qabul qiluvchi qurilma DGX dan Quantum-2 yoki Spectrum-4 kalitiga ikkita 400G ConnectX-7 havolasini beradi. Bu 8 ta alohida HCA va 8 ta qabul qiluvchi yoki AOC va InfiniBand yoki Ethernet Storage uchun ikkita qo'shimcha ConnectX-6 ishlatadigan DGX A100 bilan solishtirganda ConnectX-7 kartasining ortiqchaligini, murakkabligini va qabul qiluvchilar sonini kamaytiradi. Bundan tashqari, an'anaviy tarmoqni saqlash, klasterlar va boshqarish uchun DGX-H10 ga qadar to'rttagacha ConnectX-H ni qo'llab-quvvatlaydi. va/yoki InfiniBand va/yoki ikkita BlueField-3 DPU
I/U saqlash uchun Ethernet va OSFP yoki QSFP112 qurilmalari bilan 400G yoki 200G yordamida qo'shimcha tarmoq. Ushbu PCIe karta uyalari OSFP GPU kataklarining ikkala tomonida joylashgan bo'lib, alohida kabellar va/yoki qabul qiluvchi qurilmalardan foydalanadi.



Tarmoq infratuzilmangizni ilg'or optik uzatgichlar bilan o'zgartiring

Bugungi maʼlumotlar{0}}dunyosida optik qabul qiluvchi qurilmalar yuqori tezlikdagi-tarmoq aloqalarining asosiga aylandi. Bizning ilgʻor optik transiverlarimiz misli koʻrilmagan samaradorlikni taʼminlaydi, bu esa korxonalarga bulutli hisoblash, sunʼiy intellekt va real vaqtda maʼlumotlarni qayta ishlash talablarini qondirish imkonini beradi.

Nima uchun bizning optik uzatgichlarimizni tanlaymiz?

Bizning optik uzatgichlarimiz zamonaviy ma'lumotlar markazlari va korporativ tarmoqlar uchun uzluksiz ulanishni ta'minlash uchun ishlab chiqilgan. Aniqlik bilan ishlab chiqilgan va ishonchlilik uchun qurilgan ushbu modullar tarmoq infratuzilmangizning eng yuqori samaradorlik bilan ishlashini taʼminlaydi, shu bilan birga uzilishlar va texnik xizmat koʻrsatish xarajatlarini minimallashtiradi.

Teng bo'lmagan ishlash va ishonchlilik

Muhim ilovalar haqida gap ketganda, optik qabul qiluvchilar uzluksiz, yuqori{1}}maʼlumot uzatishni taʼminlashi kerak. Bizning yechimlarimiz eng talabchan sanoat standartlariga javob berish uchun sinchkovlik bilan sinovdan o'tkaziladi, bu sizning tarmog'ingiz 24/7 ishlashini ta'minlaydi. Mavjud infratuzilmani yangilayapsizmi yoki yangi ob'ektlar quryapsizmi, bizning optik qabul qiluvchi qurilmalarimiz kelajakda ishonchli ulanish uchun asos bo'lib xizmat qiladi.

Data Center Excellence uchun optimallashtirilgan

Zamonaviy ma'lumotlar markazlari energiya samaradorligini saqlab, katta tarmoqli kengligi talablarini bajara oladigan optik qabul qiluvchilarni talab qiladi. Mahsulotlarimiz yuqori miqyosli muhitlarni qoʻllab-quvvatlash uchun maxsus ishlab chiqilgan boʻlib, yuqori chastotali savdodan tortib, video oqimlari va katta maʼlumotlar tahliligacha-ilovalar uchun ajoyib oʻtkazuvchanlikni taʼminlaydi.

Optik qabul qiluvchilarning asosiy ilovalari

Ma'lumotlar markazining o'zaro aloqalari: Maʼlumotlar markazini tezkor sinxronizatsiya va zaxira operatsiyalarini taʼminlaydigan yuqori-sigimli optik qabul qiluvchilar bilan ulang.

Korxona tarmoqlari: Minglab foydalanuvchilar va qurilmalarni bir vaqtning o'zida qo'llab-quvvatlaydigan mustahkam magistral tarmoqlarni yaratish uchun optik qabul qiluvchilarni o'rnating.

Bulutli infratuzilma: Bulutli xizmatlaringizni mijozlar kutgan tezlik va ishonchlilikni taʼminlovchi optik qabul qiluvchilar bilan quvvatlang.

5G tarmoqlari: Keyingi-avlod simsiz infratuzilmasini oldingi va orqaga uzatish uchun moʻljallangan optik uzatgichlar bilan qoʻllab-quvvatlang.

Zamonaviy tarmoqlar uchun yuqori texnologiya

Bizning optik uzatgichlarimiz ma'lumotlarni uzatish samaradorligini oshirish uchun ilg'or modulyatsiya texnikasi va nozik optikani o'z ichiga oladi. Har bir birlik barqaror sifat va uzoq muddatli ishonchlilikni taʼminlaydigan-zamonaviy{2}}zamonaviy jarayonlar-qoʻllanilgan holda ishlab chiqariladi. Natijada butun dunyo bo‘ylab tarmoq arxitektorlari va IT-mutaxassislarining rivojlanayotgan ehtiyojlariga javob beradigan mahsulot qatori paydo bo‘ldi.

Murosasiz energiya samaradorligi

Barqarorlik muhim bo'lgan davrda bizning optik uzatgichlarimiz ishlashni yo'qotmasdan quvvat sarfini minimallashtirish uchun mo'ljallangan. Ushbu yondashuv nafaqat operatsion xarajatlaringizni kamaytiradi, balki tashkilotingizning ekologik maqsadlarini ham qo'llab-quvvatlaydi. Energiya-tejamkor optik uzatgichlarni tanlash orqali siz o‘z daromadingizga va sayyoramizga foyda keltiradigan texnologiyaga sarmoya kiritasiz.

Uzluksiz integratsiya va moslik

Tarmoq muhitlari juda xilma-xil ekanligini tushungan holda, bizning optik uzatgichlarimiz bir nechta platformalar va sotuvchilar orasida keng moslik uchun ishlab chiqilgan. Ushbu moslashuvchanlik mavjud infratuzilmangizga muammosiz integratsiyani ta'minlaydi, joylashtirish vaqtini qisqartiradi va moslik bilan bog'liq muammolarni bartaraf qiladi. Siz eski tizimlar yoki eng yangi uskunalar bilan ishlayapsizmi, bizning optik uzatgichlarimiz sizning maxsus talablaringizga moslashadi.

Siz ishonishingiz mumkin bo'lgan texnik mukammallik

Biz ishlab chiqaradigan har bir optik qabul qiluvchining orqasida optik aloqada mumkin bo'lgan chegaralarni kengaytirishga intilgan muhandislar jamoasi turibdi. Mahsulotlarimiz haqiqiy sharoitlarda ishlashini tekshirish uchun keng qamrovli sinov protokollaridan o'tadi-. Sifatga bo'lgan bunday sodiqlik bizning optik uzatgichlarimizni o'rnatganingizda, kelgusi yillar davomida tashkilotingizga xizmat qiladigan echimlarni amalga oshirishingizni ta'minlaydi.

Koʻp-Rejim va Yagona{1}}Rejim parametrlari

Turli xil ilovalar turli xil optik qabul qiluvchi konfiguratsiyalarni talab qilishini tushunamiz. Bizning keng qamrovli mahsulot qatorimiz ko'p{1}}rejimli va bir{2}}rejimli optik qabul qiluvchilarni o'z ichiga oladi, bu sizga masofa va o'tkazish qobiliyatiga maxsus talablaringiz uchun optimal yechimni tanlash imkonini beradi. Bu koʻp qirralilik bizning optik qabul qiluvchi qurilmalarimizni bitta obʼyekt ichidagi qisqa{4}}uzatishdan tortib, geografik joylashuvlar orasidagi-uzoq masofali aloqalargacha boʻlgan barcha narsalar uchun mos qiladi.

Sanoat yetakchilari bilan hamkorlik

Dunyo bo'ylab tashkilotlar bizning optik qabul qiluvchilarimizga o'zlarining eng muhim tarmoq infratuzilmasini quvvatlantirish uchun ishonadilar. Fortune 500 kompaniyalaridan tortib innovatsion startaplargacha, mijozlarimiz mahsulotlarimiz taqdim etadigan samaradorlik va ishonchlilikka tayanadi. Bizning optik qabul qiluvchi qurilmalarimizni tanlaganingizda, siz tarmoq sifatiga putur etkazmaydigan-biznes hamjamiyatiga qo'shilasiz.

Farqni boshdan kechiring

Ilg‘or optik qabul qiluvchi qurilmalarni yangilash nafaqat texnologiya{0}}bilan hamqadam bo‘lish emas, balki raqobatchilardan oldinda bo‘lishdir. Signalning yuqori yaxlitligi, qisqartirilgan kechikish va ajoyib miqyoslash qobiliyati bilan bizning optik qabul qiluvchi qurilmalarimiz bugungi tezkor{2}} raqamli landshaftda biznesingiz talab qiladigan raqobatbardosh ustunlikni taʼminlaydi.

Har tomonlama qo'llab-quvvatlash va hujjatlar

Biz keng texnik hujjatlar, sezgir mijozlarni qo'llab-quvvatlash va muvaffaqiyatingizga sodiqlik bilan optik qabul qiluvchilarimizning orqasida turamiz. Mutaxassislarimiz jamoasi mahsulot tanlashda, joylashtirishni rejalashtirishda va doimiy optimallashtirishda sizga optik uzatgichlarimizga sarmoyangiz qiymatini maksimal darajada oshirishga yordam berishga tayyor.

Tarmoqingizni yangilashga tayyormisiz?

Tarmoq infratuzilmangizni ajoyib unumdorlik, ishonchlilik va qiymatni ta'minlovchi optik qabul qiluvchilar bilan o'zgartiring. Maxsus talablaringizni muhokama qilish va bizning optik qabul qiluvchilar tashkilotingizning raqamli transformatsiyasini qanday quvvatlantirishi mumkinligini bilish uchun bugun jamoamiz bilan bog‘laning.

Mukammallik uchun ishlab chiqilgan, ishonchlilik uchun qurilgan va ulanishning kelajagi uchun mo'ljallangan optik qabul qiluvchi qurilmalarga sarmoya kiriting.
