10G/25G media konvertori



10G/25G media konvertori Ethernet ma'lumotlarining elektr signallari va optik tolali ma'lumotlar signallari o'rtasida ikki tomonlama shaffof konvertatsiya va uzatishni amalga oshiradigan qurilma. Ethernet ma'lumotlar signallari optik tolali liniyalar orqali yuzlab metrdan yuzlab kilometrgacha bo'lgan masofalarga uzatilishi mumkin, bu Ethernet tarmoqlarining qamrovini sezilarli darajada kengaytiradi (an'anaviy o'ralgan juftlik kabeli uzatish odatda 100 metrdan oshmaydi). Optik tolali aloqa uzoq uzatish masofasi, katta aloqa ma'lumotlar sig'imi, kuchli elektromagnit parazitga qarshi qobiliyati va past o'rta va uzoq masofalarga uzatish narxiga ega. Bu telekommunikatsiya, radio va televidenie, keng polosali tarmoqlar, xavfsizlik monitoringi, sanoat nazorati, avtomatlashtirish tizimlari va boshqalar uchun mos keladi, ular yuqori tezlik, yuqori ma'lumotlar oqimi, yuqori ishlash va yuqori ishonchlilik Ethernet tarmog'i muhitini talab qiladi.




● Metropolitan optik tarmoqlari yoki optik kirish tarmoqlarining yuqori tezlikdagi o'zaro ulanishi va shaffof uzatilishi ehtiyojlarini qondirish

● 3R funksiyalarini qo‘llab-quvvatlash: optik signalni tenglashtirishni kuchaytirish, soatni chiqarish va optik tanishni qayta tiklash

● SAN, LAN, WAN, nuqtadan nuqtaga uzatishni qo'llab-quvvatlash

● Optik port tezligi: 1G~50G tezligini qo'llab-quvvatlash

● Shaffof uzatish va juda past kechikish ITUT tomonidan belgilangan DWDM/CWDM to‘lqin uzunliklarini qo‘llab-quvvatlaydi va uzatish masofasini kengaytirish uchun EDFA optik kuchaytirish va dispersiyani boshqarish bilan birgalikda

● Tarmoqni boshqarish funktsiyasini qo'llab-quvvatlash: WEB Smartoptics

● O‘rnatish oson





parametr	birlik	uskunalar	1U
Qurilma, uyasi		SFP *2	1 4 ta slot
hajmi	Mm		482.6×300×44
Elektr ta'minoti turi		DC 5 V
Ishlash harorati	daraja	-5 ~ +65
Saqlash harorati	daraja	-20 ~ +70
Nisbiy namlik		5% ~ 95% kondensatsiz





4.1, Yagona qurilmaning sxematik diagrammasi

4.2 1U ramka diagrammasi



5.1, Qurilma paneli tavsifi

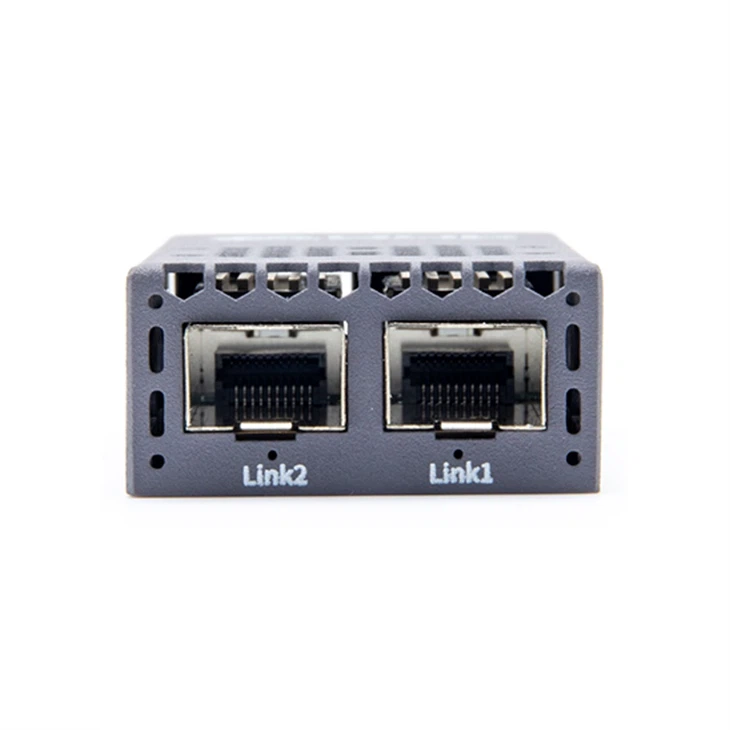

Old panel

1) 1-havola, 2-havola optik modul interfeysi: optik modul havolasi uchun ishlatiladi

2) Type-C interfeysi: qurilma holatini ko'rish interfeysi

3) DC interfeysi: DC 5,5 mm quvvat interfeysi, ish kuchlanishi 5V - 2 A



5.2 Foydalanish bo'yicha ko'rsatmalar

5.2.1 ,Tarmoqlarni boshqarish interfeysi bilan ishlash bo'yicha ko'rsatmalar

1) Orqa paneldagi Type-C portini ulash uchun USB - TypeC ma'lumot kabelidan foydalaning.

2) Belgilangan exe dasturini oching va ulanish uchun pastki chap burchakdagi ketma-ket portni tanlang (Eslatma: Agar siz dasturni birinchi marta ishlatsangiz, dasturiy ta'minotni avtorizatsiya qilishingiz va faollashtirishingiz kerak)
